Общие сведения:
Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5003.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.
Применяемость: автомобили ВАЗ-2108, ВАЗ-2109, “Таврия” и др.
Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 – продолжительный, номинальный S1.
Блок 5003.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.
Блок управления ЭПХХ соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508.003-2002.
Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.
Технические данные:
| Номинальное напряжение питания |
12 В
|
| Допустимые пределы напряжения питания |
6 - 18 В
|
| Максимальный ток коммутации |
1,0 ± 0,2 А
|
| Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя | |
|
-
соответствующая включению клапана ЭПХХ
|
1900 ± 96 об/мин
(63,3 ± 3,2 Гц) |
|
-
соответствующая выключению клапана ЭПХХ
|
2100 ± 105 об/мин
(70,0 ± 3,5 Гц) |
| Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис) |
не менее
200 об/мин (6,67 Гц) |
| Максимально допустимое воздействие повышенного напряжения питания до 5 минут |
25 В
|
| Максимально допустимые перенапряжения положительной и отрицательной полярности |
160 В
|
Схема включения:
Габаритный чертеж:

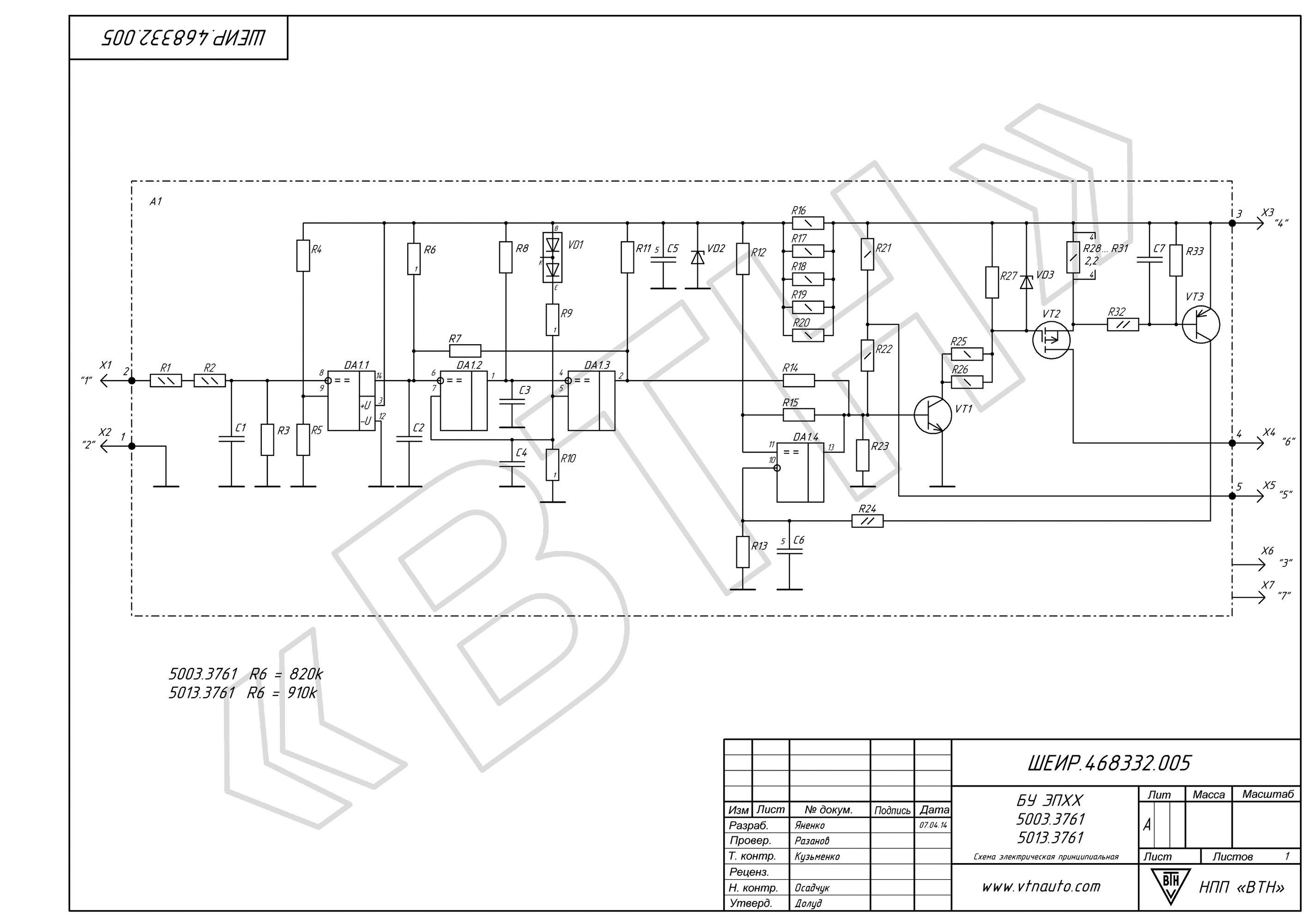

Схема электрическая принципиальная:
