Регулятор напряжения 9333.3702-02

Общие сведения:

Регулятор напряжения 9333.3702-02 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 и др. с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-21214, ELD-A-2123, A125/10/-14V-80A, A125/11/-14V-80A, A125/1001/-14V-105A, A125/1002/-14V-125A; автомобили “Daewoo Lanos” 1.4i, “Daewoo Sens” и др. с генераторами 97Т.3701, 97S.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и др.

Регулятор напряжения 9333.3702-02 предназначен для работы в комплекте с “кальциевыми” и др. аккумуляторными батареями, требующими повышенное напряжение заряда.

Регулятор напряжения применяется в генераторах с током обмотки возбуждения до 8А.

Автомобильный регулятор 9333.3702-02 – регулятор нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделий в целом.

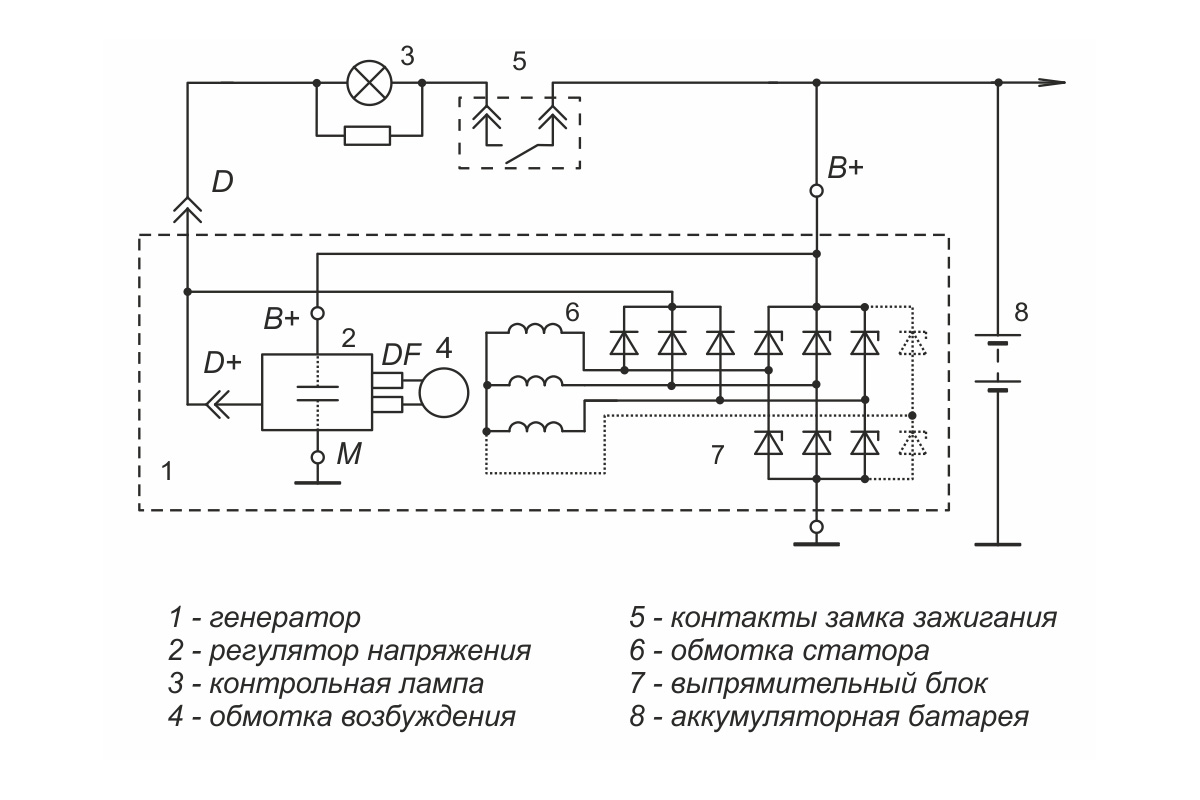

Благодаря использованию конструкции с дополнительным проводом, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

В своём составе регулятор имеет помехоподавительный конденсатор.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP57 по ГОСТ 14254. Рабочий режим регулятора – S1 по ГОСТ 3940.

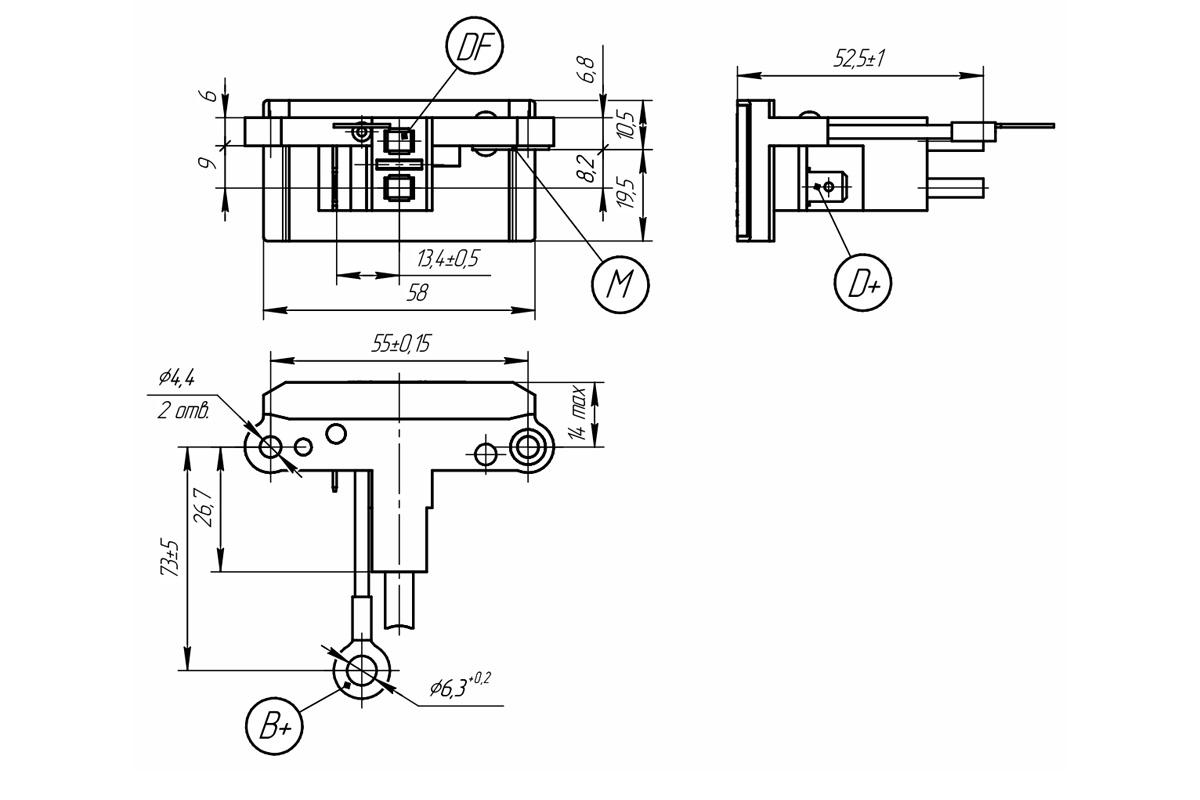

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9333.3702, 9333.3702-02, при помощи штатных винтов. Также возможна установка регуляторов данного типа вместо регуляторов напряжения 9402.3702, 9402.3702-01, 9402.3702-02 с демонтажом штатного конденсатора.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.
