Общие сведения:
Многофункциональный регулятор напряжения (МРН) 9555.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Применяемость: автомобили ВАЗ-1117, -1118, -1119 “Kalina” с генераторами А125/1003/-14V-80A, ELD-A-1118, 9771.3701. Возможно применение в генераторах для ВАЗ-2110, ВАЗ-2115 ряда 94хх.3701, с незначительной доработкой колпака генератора.
Регулятор напряжения 9555.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.
Регулятор напряжения 9555.3702 обладает функцией индикации повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели. Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки. Регулятор обладает функцией защиты от короткого замыкания в индикаторной цепи.
Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора - по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. В своем составе регулятор имеет помехоподавительный конденсатор.
Регулятор 9555.3702 выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора - продолжительный номинальный S1 по ГОСТ 3940.
Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9555.3702 при помощи штатных крепежных элементов.
Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.
Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.
Технические данные:
| Диапазон рабочих температур |
от -50°С до +110°С
|
| Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А |
14,5 ± 0,1 В
|
| Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 · |
14,5 ± 0,15 В
|
| Максимальный ток выходной цепи |
8 А
|
| Термокомпенсация Uрег |
-7,0 ± 1,5 мВ/°С
|
| Остаточное напряжение на выходе “DF”, при токе 5 А: максимальное / типовое |
0,06 / 0,05 В
|
| Порог срабатывания индикации низкого фазного напряжения |
3,75 - 7,25 В
|
| Порог срабатывания индикации пониженного напряжения |
10,9 - 11,6 В
|
| Порог срабатывания индикации повышенного напряжения |
16,15 - 17,15 В
|
| Максимально допустимое длительное воздействие повышенного напряжения питания |
18 В
|
| Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут |
25 В
|
| Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора |
200 В
|

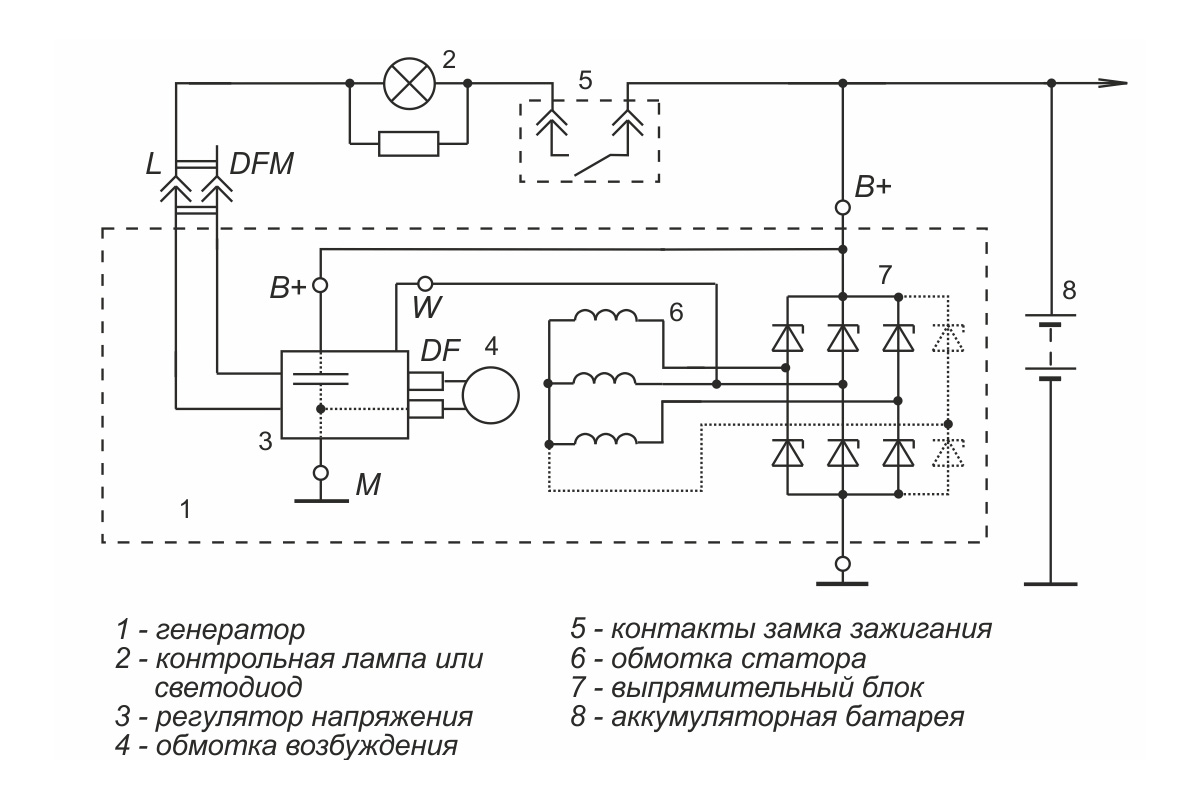

Схема включения в составе генераторной установки:
Габаритный чертеж:
Схема электрическая принципиальная:
