Общие сведения:

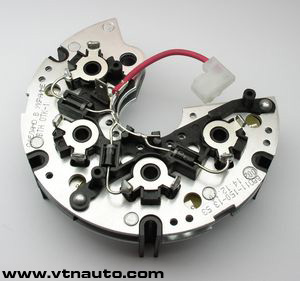

Блок выпрямительно-ограничительный БВО11-150-13.53 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили УАЗ с дв. УМЗ-4213, -4219, ГАЗ с дв. УМЗ-4216 с генератором 3282.3771 и др.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО11-150-13.53 или БВО3-105-09 при помощи штатных крепежных элементов.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Номинальное напряжение, В 14,0   Максимальный выпрямленный ток, не менее, А 150,0   Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В 1,08   Напряжение ограничения диодов силового выпрямителя, В 20,0-24,0   Количество диодов силового выпрямителя, шт 8   Количество диодов дополнительного выпрямителя, шт 3   Способ присоединения обмоток статора генератора клемма

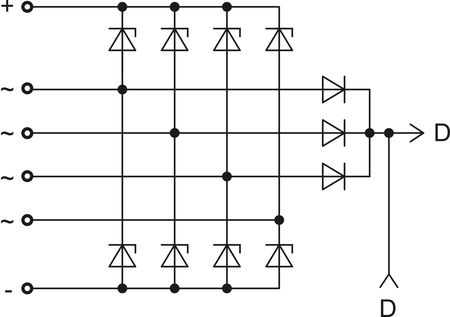

Схема блока выпрямительно-ограничительного:

Габаритный чертеж:
