Общие
сведения:

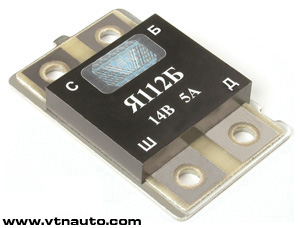

Регулятор
напряжения Я112Б предназначен для поддержания напряжения
бортовой сети
трактора в заданных пределах во всех режимах работы системы
электрооборудования при изменении частоты вращения ротора
генератора,
электрической нагрузки, температуры окружающей среды.
Регулятор выпускается в едином климатическом
исполнении У2.1 по ГОСТ 15150 для внутреннего рынка и на
экспорт. По
степени защиты от проникновения посторонних тел и воды изделие
соответствует исполнению IP68 по ГОСТ 14254. От проникновения
влаги
регулятор защищен специальным высокотеплопроводным компаундом с
рабочей
температурой до 200 °С. Работоспособность и соответствие
параметров
изделия сохраняются даже при погружении регулятора в воду при
условии
защиты разъемных соединений. Регулятор Я112Б сконструирован по
однопроводной схеме питания, корпус изделия соединен с корпусом
автомобиля. Рабочий режим регулятора - S1 по ГОСТ 3940.
Применяемость: трактора ТДТ-55, ДТ-75С,
Т-16М, Т-25АЗ, Т-30А, МТЗ с генератором 46.3701 и др.
Для защиты от подделок применяется защитная
голограмма.
Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.
Регулятор устанавливается в
щеточном узле генераторной установки, где предусмотрена
установка
регуляторов Я112Б или Я112Б1 при помощи штатных винтов.
Технические
данные:
|
Диапазон
рабочих температур, °С |
|
-40 ..
+85
|
|
Номинальное
напряжение питания, В |
14,0
|
|
Напряжение
регулирования с АБ при температуре
25 ± 2 °С и нагрузке 3А, В: |
|
|
- режим
"зима" |
14,0 ±
0,15
|
|
- режим
"лето" |
13,8 ±
0,1
|
|
Максимальный ток выходной цепи, А
|
5,0
|
|
Термокомпенсация
напряжения регулирования, мВ/°С |
-3,0 ±
1,5
|
|
Остаточное
напряжение на выходе "Ш", В, не
более |
1,0
|
|
- типовое, В |
0,75
|
|
Максимально
допустимое длительное воздействие
повышенного напряжения питания, В
|
18,0
|
|
Максимально
допустимое воздействие повышенного
напряжения питания длительностью до
5 мин., В |
25,0
|
|
Максимально
допустимые импульсные перенапряжения
в зависимости от формы импульса по
ГОСТ 28751, В |
120,0
|
|
Схема
включения в составе генераторной установки:
1 - генератор;
2 - переключатель режима работы "лето /
зима";
3 - регулятор напряжения;
4 - обмотка возбуждения; |
5 - контакты замка
зажигания;
6 - обмотка статора;
7 - выпрямительный блок;
8 - конденсатор;
9 - аккумуляторная батарея |
Габаритный
чертеж:
|
