Общие сведения:

Узел термостабилизирующий ТМС22 предназначен для поддержания в определенном интервале температуры узлов транспортных средств при низких температурах окружающей среды.

Узел выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Узел сконструирован по двухпроводной схеме, в которой оба вывода и весь узел изолирован от корпуса транспортного средства. Допускается произвольная полярность подключения питающего напряжения.

Узел также обеспечивает автоматическую адаптацию к уровню напряжения питания. Режим работы узла по ГОСТ 3940 - продолжительный, номинальный S1.

Согласно требований потребителей возможен выпуск на контрактной основе исполнений узлов как другой конструкции, так и с другими электрическими параметрами.

Узел устанавливается в корпусную деталь на штатное место согласно конструкторской и технологической документации на данную деталь. Нагревательный элемент узла при помощи винта крепится к поверхности корпусной детали через теплопроводящую электроизоляционную прокладку.

При этом необходимо обеспечить максимальную теплопроводность от нагревательного элемента узла к поверхности корпусной детали с помощью специальной теплопроводящей пасты. Для герметизации узел заливается компаундом, входящим в комплект партии при поставке узлов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.

Технические данные:

Напряжение питания, В 12,0 .. 36,0   Выделяемая мощность, Вт 80 .. 100   Ток потребления при t°=(0 ± 1)°С, А:     - при напряжении питания (13,5 ± 0,2)В 6,4 ± 0,7   - при напряжении питания (27,0 ± 0,4)В 3,2 ± 0,4   Ток потребления при температуре выше 20°С, А, не более 0,1   Максимально допустимое воздействие повышенного напряжения питания, В 50,0   Максимально допустимые импульсные перенапряжения, В 250,0   Изоляционная прочность, В 550,0

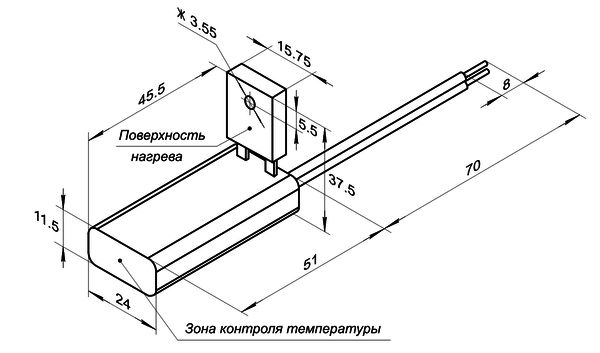

Габаритный чертеж:
