Загальні відомості:
Блок випрямно-обмежувальний БВО11-150-02.68 призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги в системі електроустаткування автомобілів у складі генераторної установки.
Застосування: автомобілі ГАЗ, УАЗ та ін. з генераторами 4234.3771, 4236.3771 та ін.
Блок випрямно-обмежувальний БВО11-150-02.68 випускається з впресованим вихідним болтом М6.
БВО випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. Робочий режим блоку – S1 за ДСТУ ГОСТ 3940.
Блок випрямно-обмежувальний встановлюється безпосередньо на генераторі, де передбачено встановлення блоків БВО11-150-02.68, за допомогою штатних кріпильних елементів.
Блок випрямно-обмежувальний відповідає вимогам ГОСТ 3940 та ТУ У 31.6-13317508-008:2008.
Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.
Технічні дані:
| Номінальна напруга |
14 В
|
| Максимальний випрямлений струм |
не менше 120 А
|
| Падіння напруги на силових діодах при t°=(25 ± 10)°С та Iпр=100 А |
не більше 1,08 В
|
| Напруга обмеження діодів силового випрямляча |
22 - 24 В
|
| Кількість діодів силового випрямляча |
6 шт.
|
| Кількість діодів додаткового випрямляча |
-
|
| Спосіб приєднання обмоток статора генератора |
клема
|
| Впресований вихідний болт |
М6
|
Схема блоку випрямно-обмежувального:

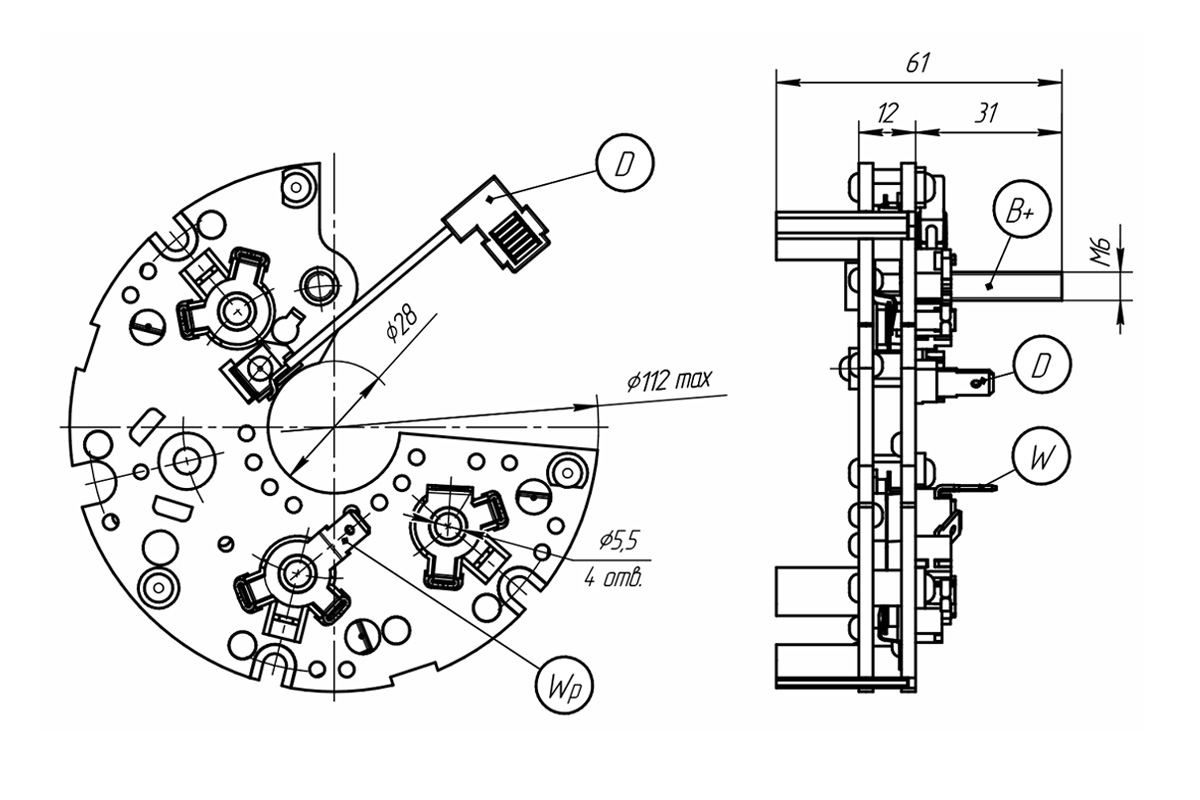

Габаритне креслення:
