Блок випрямно-обмежувальний БВО11-150-15М

Загальні відомості

Технічні дані

Схема

Габаритне креслення

Загальні відомості:

Блок випрямно-обмежувальний БВО11-150-15М призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги в системі електрообладнання автомобілів у складі генераторної установки

Застосування: автомобілі ГАЗ з дв. ЗМЗ-405, -406, -409 та ін. з генераторами Г406Е, 9422.3701, А125/14/-14V-90A та ін.

Блок випрямно-обмежувальний БВО11-150-15М випускається з впресованим вихідним болтом М6.

БВО випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. Робочий режим блоку – S1 за ДСТУ ГОСТ 3940.

Блок випрямно-обмежувальний встановлюється безпосередньо на генераторі, де передбачено встановлення блоків , БВО11-150-15, БВО11-150-15М, за допомогою штатних кріпильних елементів. Для зменшення перехідного опору з'єднання силових кіл генератора обмотки статора приєднуються до блоку пайкою.

Блок випрямно-обмежувальний відповідає вимогам ГОСТ 3940 та ТУ У 31.6-13317508-008:2008.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Номінальна напруга	14 В
Максимальний випрямлений струм	не менше 120 А
Падіння напруги на силових діодах при t°=(25 ± 10)°С та I_пр=100 А	не більше 1,08 В
Напруга обмеження діодів силового випрямляча	20 - 24 В
Кількість діодів силового випрямляча	6 шт.
Кількість діодів додаткового випрямляча	3 шт.
Спосіб приєднання обмоток статора генератора	пайка
Впресований вихідний болт	М6

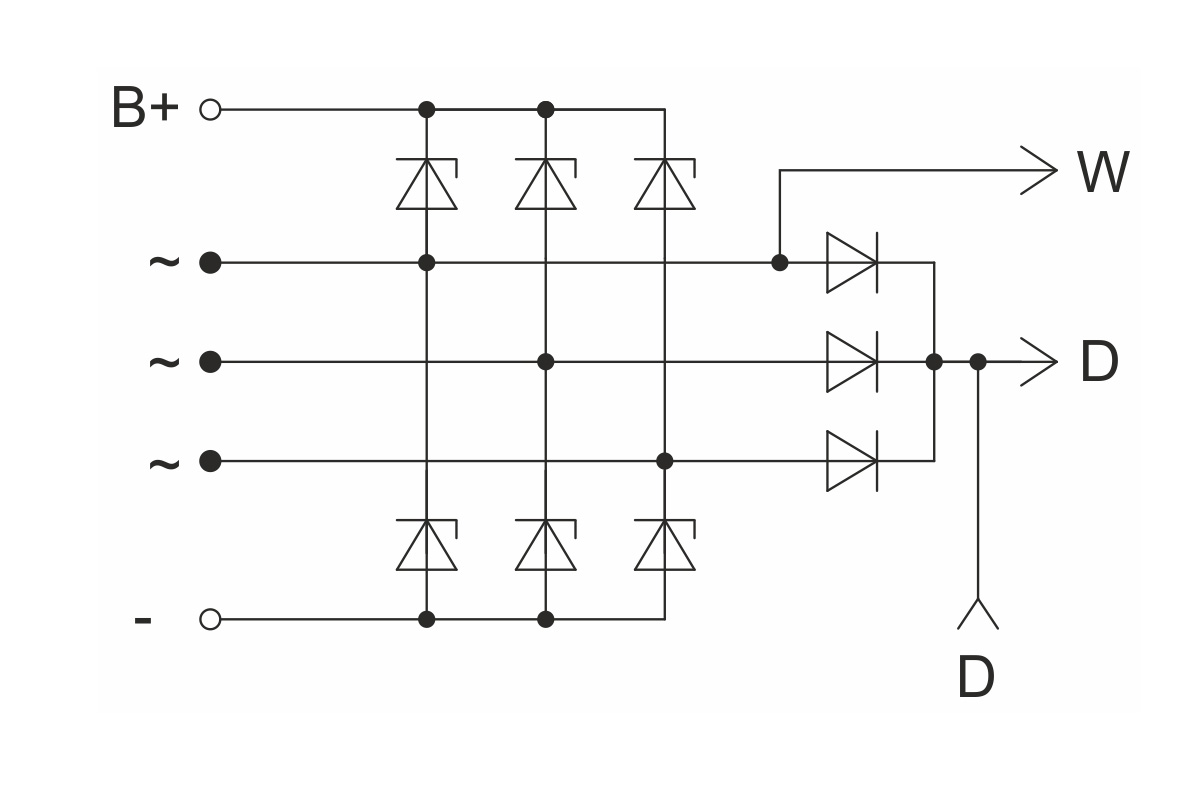

Схема блоку випрямно-обмежувального:

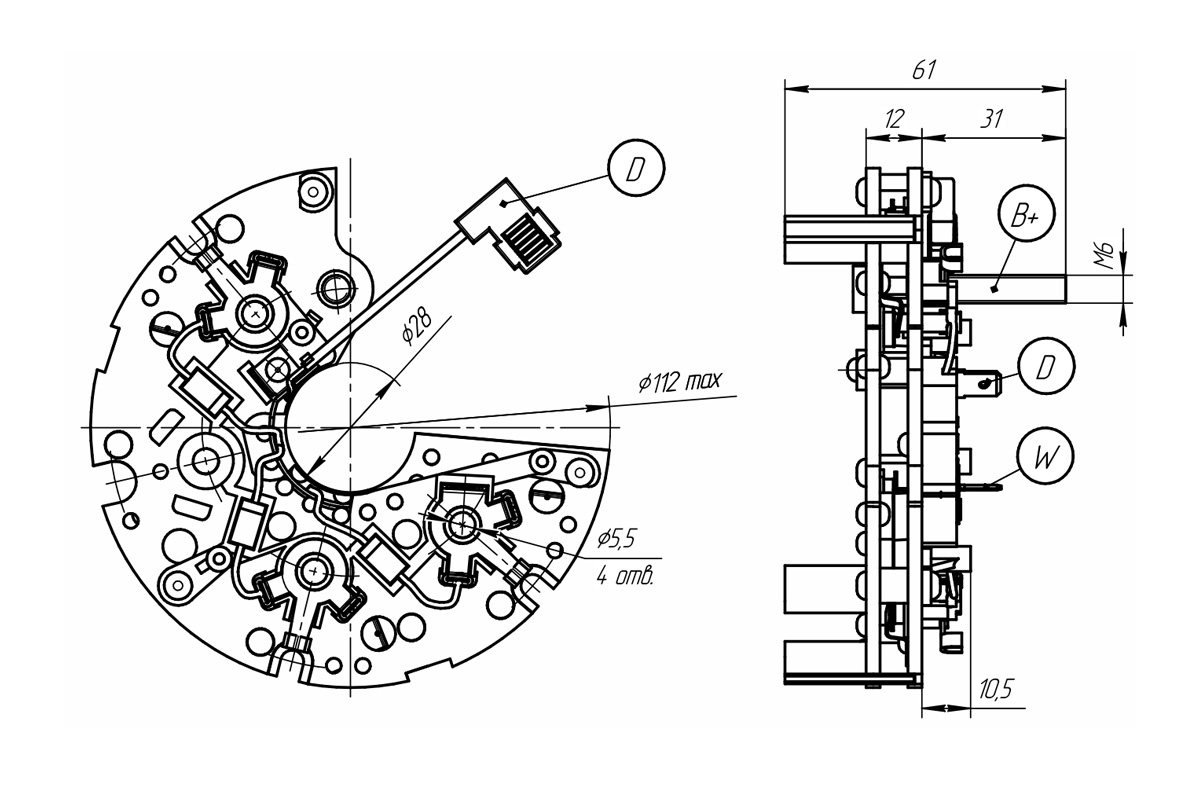

Габаритне креслення:
