Загальні відомості:
Регулятори напруги Я120М1И2, Я120М1И3 призначені для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.
Застосування: автомобілі ГАЗ, КАМАЗ, МАЗ та ін. з генераторами ГГ273В1-3, 1312.3771, 1322.3771, 1342.3771, 1352.3771, 3112.3771, 3122.3771, 3142.3771 та їх модифікаціями.
Дані вироби розроблені спеціально для експлуатації у різних широтах з великим діапазоном температури довкілля.
Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP68 за ДСТУ EN 60529. Від проникнення вологи регулятори захищені спеціальним високотеплопровідним компаундом з робочою температурою до 200°С. Регулятори Я120М1И2, Я120М1И3 сконструйовані за однопровідною схемою живлення, корпус виробів з'єднаний з корпусом автомобіля.
Робочий режим регуляторів – S1 за ДСТУ ГОСТ 3940.
Регулятори встановлюються у щітковому вузлі генераторної установки, де передбачено установка регуляторів Я120М12, Я120М1И2, Я120М1И3 за допомогою штатних гвинтів.
Регулятори напруги відповідають вимогам ГОСТ 3940 та ТУ У 13317508.001-97.
Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.
Технічні дані:
|
Я120М1И2
|
Я120М1И3
|
|
| Діапазон робочих температур |
від -45°С до +100°С
|
|
| Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "З" |
28,8 ± 0,3 В
|
29,8 ± 0,3 В
|
| Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "Л" |
27,8 ± 0,2 В
|
28,8 ± 0,2 В
|
| Напруга регулювання з у діапазоні навантаження генератора від 3 А до 0,9 · в режимі "З" |
28,8 ± 0,4 В
|
29,8 ± 0,4 В
|
| Напруга регулювання з у діапазоні навантаження генератора від 3 А до 0,9 · в режимі "Л" |
27,8 ± 0,4 В
|
28,8 ± 0,4 В
|
| Залишкова напруга на виході "Ш", типова |
0,4 В
|
0,8 В
|
| Мінімальний опір навантаження (ОЗ) |
7 Ом
|
|
| Термокомпенсація Uрег |
-5,0 ± 2,0 мВ/°С
|
|
| Максимально допустима тривала дія підвищеної напруги живлення |
36 В
|
|
| Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин |
50 В
|
|
| Максимально допустимі імпульсні перенапруги за ГОСТ 28751 |
230 В
|
|

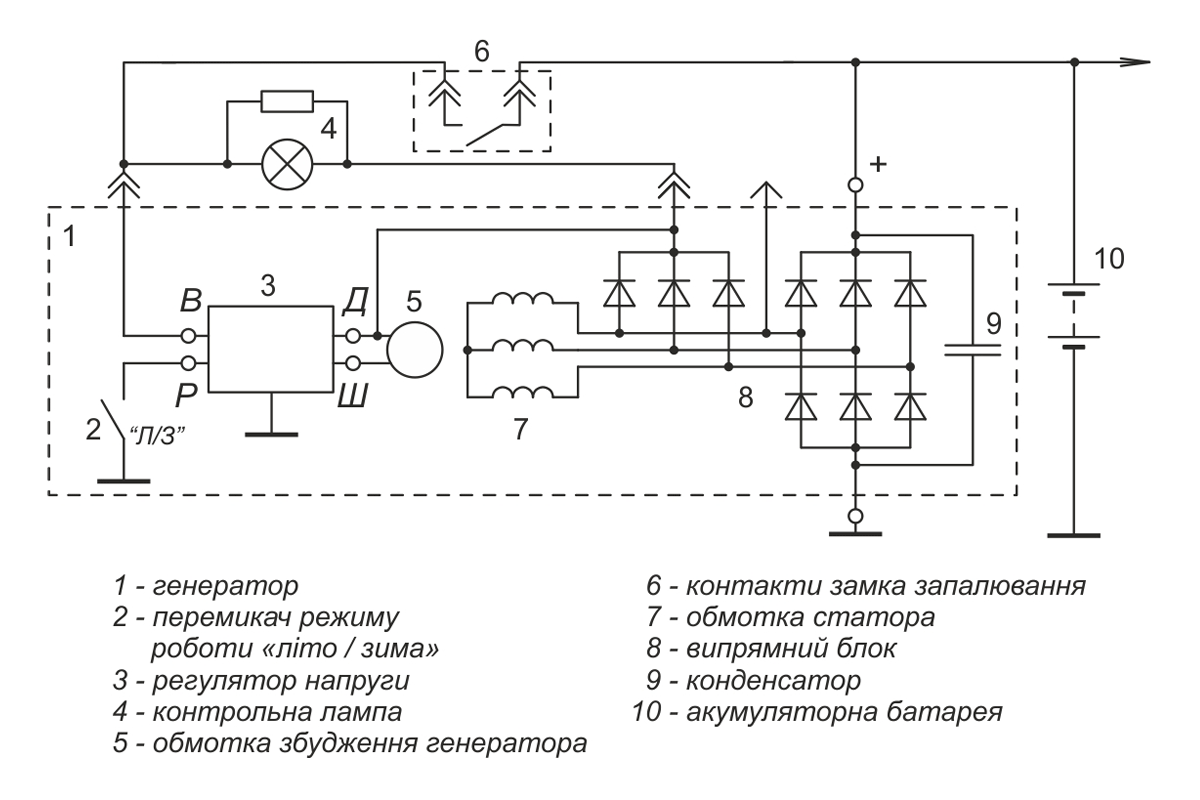

Схема включення у складі генераторної установки:
Габаритне креслення:
