Регулятор напруги 9555.3702

Схема електрична принципова

Загальні відомості:

Регулятор напруги 9555.3702 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Застосування: автомобілі ВАЗ-1117, -1118, -1119 “Kalina” з генераторами А125/1003/-14V-80A, ELD-A-1118, 9771.3701. Можливе застосування в генераторах для ВАЗ-2110, ВАЗ-2115 ряду 94хх.3701, з незначною доробкою ковпака генератора.

Регулятор напруги 9555.3702 забезпечує повне відключення обмотки збудження генератора від бортової мережі, що підвищує надійність та безпеку системи електропостачання.

Регулятор напруги 9555.3702 має функцію індикації підвищеної та пониженої напруги бортової мережі автомобіля, а також низької фазної напруги генератора. Індикація здійснюється світінням штатного індикатора контролю заряду акумуляторної батареї приладової панелі. Виріб забезпечує виконання функції плавного наростання струму навантаження. Регулятор має функцію захисту від короткого замикання в індикаторному колі.

Контроль та регулювання напруги проводиться безпосередньо на вихідній клемі генератора - за таким принципом будуються всі схеми електропостачання сучасних іноземних автомобілів найвищого класу. У своєму складі регулятор має конденсатор подавлення завад.

Регулятор 9555.3702 випускається у кліматичному виконанні О2.1 по ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP67 за ДСТУ EN 60529. Робочий режим регулятора - тривалий номінальний S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється безпосередньо на генераторі, де передбачена установка регуляторів 9555.3702 за допомогою штатних кріпильних елементів.

Регулятор напруги відповідає вимогам ГОСТ 3940 та ТУ У 31.6-13317508-006:2007.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур	від -50°С до +110°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А	14,5 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·	14,5 ± 0,15 В
Максимальний струм вихідного кола	8 А
Термокомпенсація U_рег	-7,0 ± 1,5 мВ/°С
Залишкова напруга на виході “DF”, при струмі 5 А: максимальна / типова	0,06 / 0,05 В
Поріг спрацьовування індикації низької фазної напруги	3,75 - 7,25 В
Поріг спрацьовування індикації пониженої напруги	10,9 - 11,6 В
Поріг спрацьовування індикації підвищеної напруги	16,15 - 17,15 В
Максимально допустима тривала дія підвищеної напруги живлення	18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин	25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751 в складі генератора	200 В

Схема включення у складі генераторної установки:

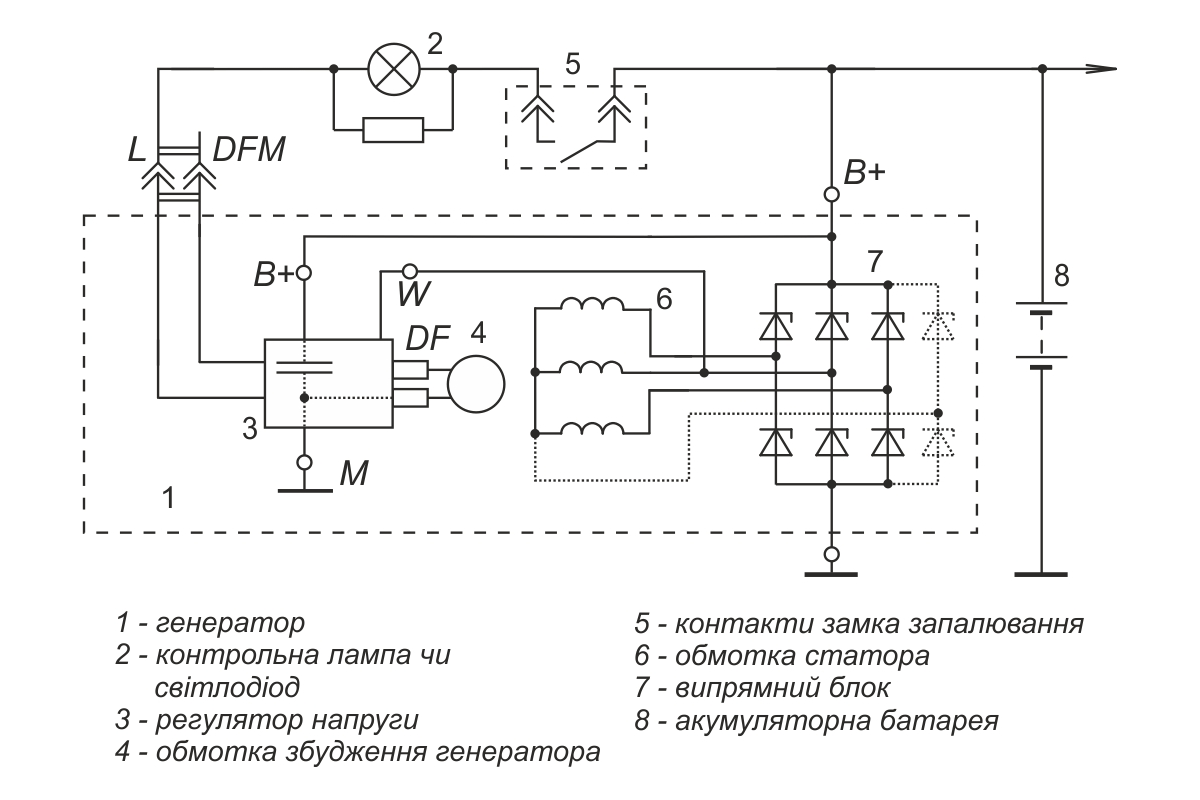

Схема включення регулятора напруги 9555.3702

Габаритне креслення:

Схема електрична принципова:

Схема регулятора 9555.3702 (0,25 Мб)
