Загальні відомості:
Регулятори напруги 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 9222.3702И6 призначені для підтримки напруги бортової мережі автомобіля в заданих межах всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.
Застосування: автомобілі КАМАЗ, МАЗ з генераторами 4502.3771, 3232.3771 та їх модифікаціями.
Регулятори 9222.3702 та 9222.3702И2 застосовуються в автомобілях з “кальцієвими” та ін. акумуляторними батареями, що вимагають підвищеної напруги заряду.
Автомобільні регулятори 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 9222.3702И6 - регулятори нового покоління. Завдяки застосуванню потужного сучасного MOSFET транзистора у якості вихідного ключа різко знижено втрати потужності, що виділяються у вигляді тепла, збільшено надійність виробу в цілому.
Завдяки використання конструкції з додатковим проводом, напруга на генераторі підтримується безпосередньо на виході генераторної установки. При цьому досягнуто найвищих параметрів струмошвидкісної та навантажувальної характеристик. Це продовжує термін служби акумуляторної батареї, забезпечує оптимальні режими роботи всіх споживачів електроенергії, підвищуючи таким чином надійність всього електрообладнання автомобіля.
Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води відповідають виконанню IP57 за ДСТУ EN 60529. Робочий режим регуляторів – S1 за ДСТУ ГОСТ 3940.
Регулятори встановлюються безпосередньо на генераторі, де передбачено встановлення регуляторів Я222Б, 3232.3702, 9222.3702, 9222.3702И3, за допомогою штатних гвинтів.
Регулятори напруги відповідають вимогам ГОСТ 3940 та ТУ У 13317508.001-97.
Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.
Технічні дані:
|
9222.3702
|
9222.3702И2
|
9222.3702И3
|
9222.3702И4
|
9222.3702И6
|
|
| Вбудований конденсатор подавлення завад |
-
|
+
|
-
|
+
|
+
|
| Розмір клеми "В+" |
6,2 мм
|
8,3 мм
|
|||
| Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А |
28,8 ± 0,2 В
|
28,4 ± 0,2 В
|
28,8 ± 0,2 В
|
||
| Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 · |
28,8 ± 0,3 В
|
28,4 ± 0,3 В
|
28,8 ± 0,3 В
|
||
| Діапазон робочих температур |
від -40°С до +110°С
|
||||
| Максимальний струм вихідного кола |
5 А
|
||||
| Термокомпенсація Uрег |
-9 ± 3,0 мВ/°С
|
||||
| Залишкова напруга на виході "DF": максимальна / типова |
0,15 / 0,12 В
|
||||
| Максимально допустимий тривалий вплив підвищеної напруги живлення |
36 В
|
||||
| Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин |
50 В
|
||||
| Максимально допустимі імпульсні перенапруги за ГОСТ 28751 |
200 В
|
||||

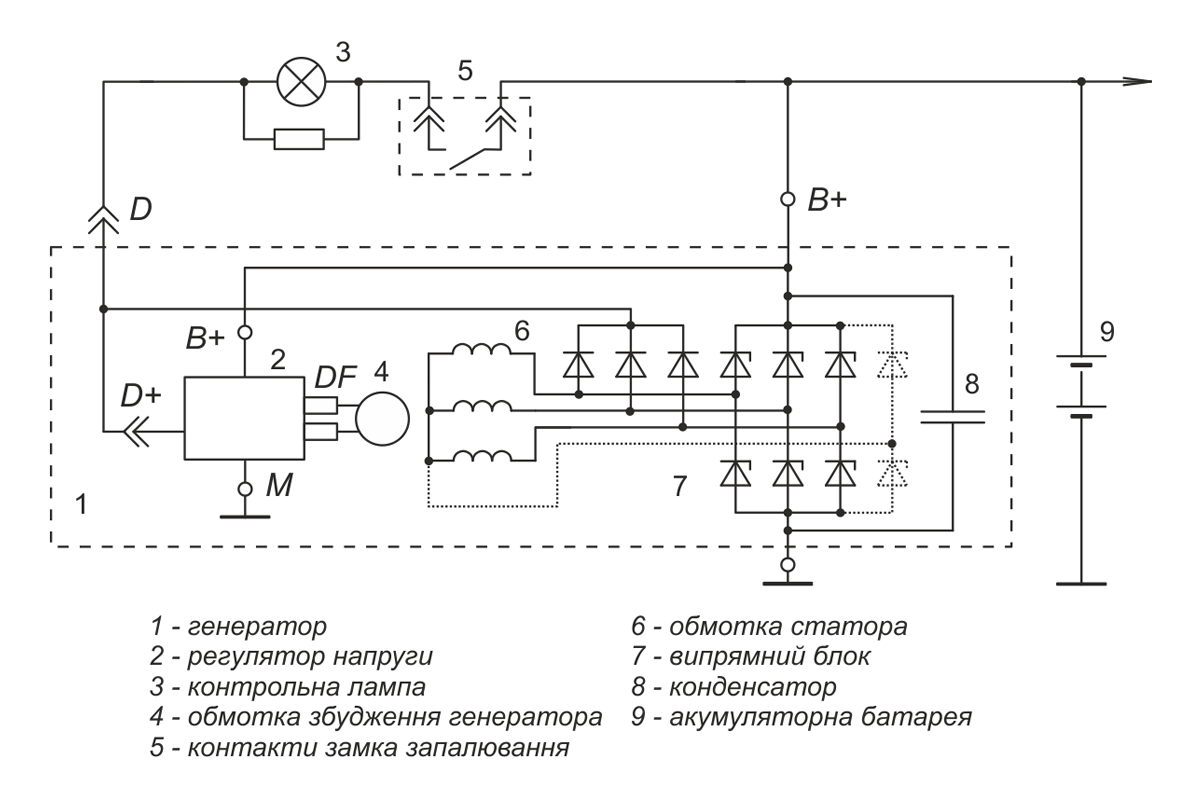

Схема включення 9222.3702, 9222.3702И3 в складі генераторної установки:
Схема включення 9222.3702И2, 9222.3702И4, 9222.3702И6 в складі генераторної установки:
Габаритне креслення:
